Držák robotový iCAT ABIROB A

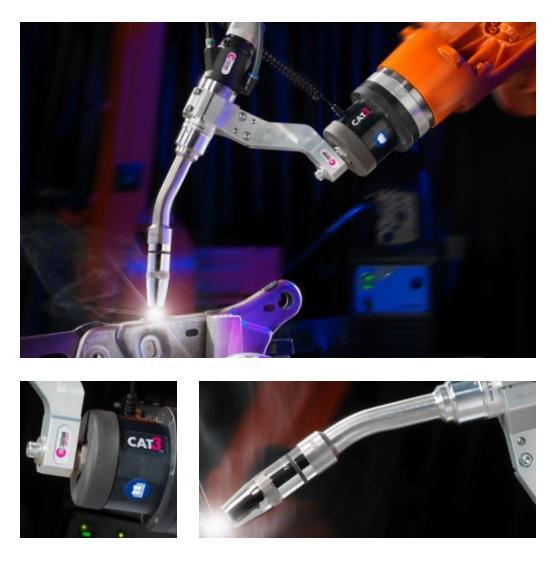

Robotový držák pro svařovací roboty nejnovější generace s integrovaným vedením hadicového svazku, který nabízí vysoký stupeň spolehlivosti a pohyblivosti pro vzduchem i kapalinou chlazené svařovací hořáky.

V případě kolize svařovacího hořáku s obrobkem dojde k mechanickému vychýlení až o 10°. Zde přebírá držák iCAT funkci „nárazníku“, aby tak zabránil škodám na svařovacím hořáku, periferiích a robotu.

Další zvýšení bezpečnosti nabízí integrované bezpečnostní odpojení držáku iCAT, které robot v případě nárazu ihned zastaví.



Výhody:

  • extrémní odolnost hadicového svazku proti torzi - svazek je otočný o více než 400° (± 200°)
  • spolehlivost a optimální disponibilita celého zařízení jako důsledek vysoké přesnosti opětovného nastavení
  • reprodukovatelnost a dlouhá životnost díky robustní a jednoduché konstrukci
  • vysoká míra flexibility a optimalní přístupnost dílů
  • snížení nákladů na údržbu díky snadnosti montáže a jednoduché manipulaci
  • nejvyšší spolehlivost jako důsledek celkové ochrany proti prachu a rozstřiku
  • jedna funkce navíc: vyfukování fungující prostřednictvím hadicoveho svazku (volitelně)



Parametry:

  • hmotnost: cca 1600 g (cca 2 100 g (vč. mezipříruby a hořáku))
  • vybavovací síla: 36 N* +/- 3 N (při 400 mm vzdálenosti od příruby robota) (*jiné síly pružiny k dostáni na dotaz)
  • max. vychýlení:
    • vychýlení v ose X- a Y: cca. 10°
    • vychýlení v ose Z: cca 4-8 mm
  • vybavení havarijního spínače:
    • vychýlení ve směru X a Y: cca 0,7-1°
    • vychýlení ve směru Z: cca 0,5-1°
  • přesnost opětovného nastavení: < ± 0,1 mm (při vzdálenosti 400 mm od příruby robota)
  • zatížitelnost při bezpečnostním odpojení: 24 v DC, max. 100 mA



Přírubu prosíme objednat zvlášť v závislosti na typu robota a svařovací operaci.

Délka: 162 mm
Průměr: 90 mm
Hmotnost: 1600 g
